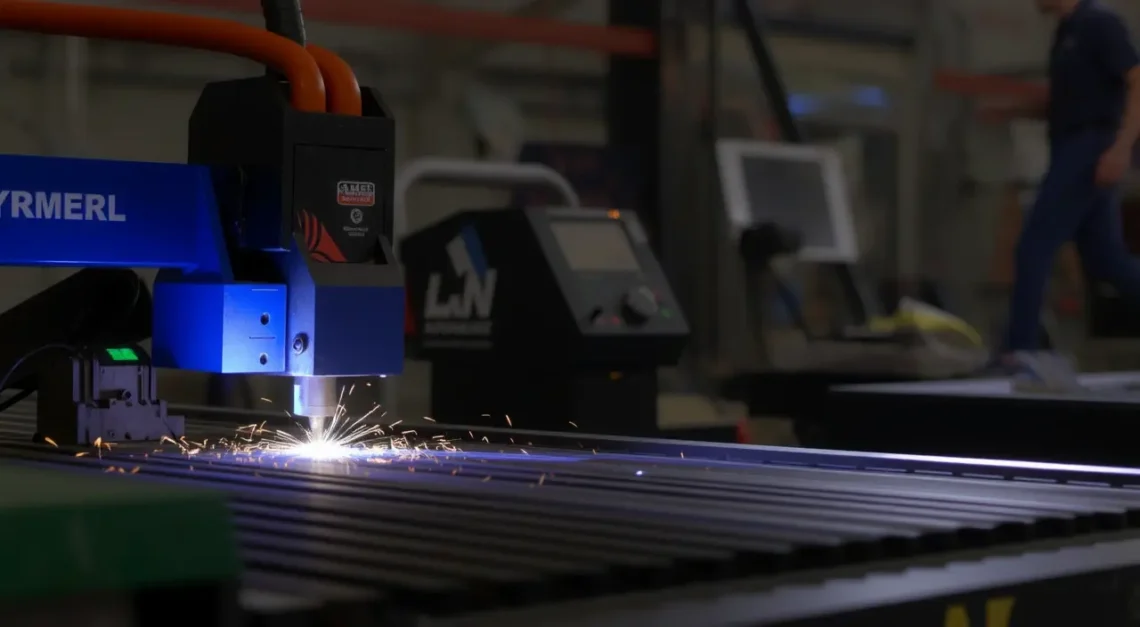

Лазерные станки с ЧПУ для резки металла: оптоволоконные, широкоформатные и с рулонной подачей

Как устроена лазерная резка металла с ЧПУ

Лазерный станок с ЧПУ управляет траекторией резки по заданной программе: координатная система перемещает головку или заготовку по осям X, Y и, в некоторых конфигурациях, Z. Луч фокусируется в точке малого диаметра, поэтому энергия концентрируется локально и металл разрушается по линии контура. Подобные схемы применяются в установках для листового металла, включая https://nesparts.ru/lazernye-stanki-s-chpu-dlya-rezki-metalla-optovolokonnye-shirokoformatnye-i-s-rulonnoj-podachej-dlya-listov-balok-i-trub/.

Точность реза определяется стабильностью позиционирования, жесткостью рамы, качеством оптики и настройкой режима. Для повторяемого контура важны шаговые или сервоприводы, линейные направляющие, а также корректная компенсация ускорений на поворотах и в местах малого радиуса.

Источник излучения, оптика и координатная система

Источник излучения формирует поток, который через волоконный тракт или зеркальную схему подается в режущую головку. В фокусирующей линзе диаметр пятна уменьшается, а плотность энергии возрастает. Для резки металла используют газовую защиту и сопло, чтобы стабилизировать зону воздействия и удалять расплав из канала реза.

Координатная система задает перемещение по программе G-кода или аналогичного управляющего набора команд. Чем меньше люфты и выше повторяемость механики, тем меньше отклонение контура от расчетной геометрии.

Что происходит с металлом в зоне реза

Лазерная резка создает узкую зону термического влияния: металл нагревается, плавится или частично испаряется, а расплав выдувается струей газа. Ширина реза зависит от мощности, скорости перемещения, толщины заготовки и теплоотвода материала. При слишком медленном проходе возрастает оплавление кромки и риск коробления.

Оптоволоконные станки: принцип работы и ограничения

Почему этот тип подходит для металлических заготовок

Оптоволоконный лазер формирует направленный луч с высокой плотностью энергии и хорошо поглощается многими металлами, особенно сталью, нержавеющей сталью, алюминием и медными сплавами в зависимости от режима. Волоконная схема имеет меньшие потери на передачу излучения и не требует сложной юстировки зеркал по всей длине тракта.

Для тонких и средних листов такой источник дает высокую скорость резки и аккуратную кромку при правильном подборе газа и фокуса. На отражающих поверхностях, например на полированном алюминии или меди, требуется контроль параметров во избежание нестабильного поглощения луча.

Какие параметры влияют на стабильность реза

На результат влияют мощность источника, толщина металла, давление и состав газа, скорость перемещения, высота сопла и состояние защитного стекла. При увеличении толщины требуется больше энергии на проход, поэтому скорость снижается, а требования к точности фокусировки возрастают.

Стабильность также зависит от чистоты оптики и состояния расходных материалов. Загрязнение сопла или защитного окна меняет форму струи газа и ухудшает удаление расплава из реза.

Широкоформатные системы: когда нужен большой рабочий стол

Работа с крупными листами и длинными контурами

Широкоформатный станок обрабатывает крупные листовые заготовки без частой перестановки материала. Это снижает количество операций позиционирования и уменьшает число стыков, которые возникают при разбиении длинных контуров на несколько проходов.

Такой формат нужен, когда размеры детали близки к габаритам листа или когда на одном полотне размещается много повторяющихся контуров. Равномерность раскроя при этом зависит от того, как распределена нагрузка на портал и насколько точно выровнена рабочая поверхность.

Точность перемещения на больших габаритах

На увеличенном поле повышаются требования к жесткости конструкции, синхронизации приводов и калибровке геометрии. Даже небольшое отклонение по диагонали может дать заметную разницу в размере детали на длинном ходе.

Для компенсации применяют линейные направляющие, датчики положения и программную коррекцию траектории. Чем длиннее рабочий стол, тем важнее контроль вибраций и температурного расширения несущих элементов.

Рулонная подача: непрерывная обработка материала

Как организуется подача из рулона

Рулонная подача обеспечивает непрерывную подачу металла в зону резки. Материал разматывается с бобины, проходит через выравнивающий узел и подается синхронно с работой режущей головки. Автоматизация подачи сокращает время на загрузку и ручные операции, а также уменьшает паузы между сериями одинаковых деталей.

Для такого режима важны контроль натяжения, точное выравнивание полотна и согласование скорости размотки с перемещением по оси обработки. Иначе появляются смещения рисунка, волнистость и отклонения по размеру.

Где такой режим дает технологическое преимущество

Рулонная схема применяется там, где требуется серийная обработка одинаковых элементов из тонколистового материала: вентиляционные элементы, перфорация, заготовки для штамповки и последующей формовки. Преимущество связано не с увеличением мощности, а с непрерывностью потока материала и уменьшением простоев.

Для толстого металла рулонная подача используется реже, так как выравнивание тяжелого полотна и удержание геометрии становятся сложнее.

Параметры качества, риски и обслуживание

Толщина, скорость, газ и чистота кромки

Толщина металла влияет на скорость резки и мощность источника: чем больше толщина, тем медленнее движение и выше требования к фокусу. Чистота кромки зависит от правильного выбора газа. Кислород ускоряет резку стали за счет окисления, а азот применяют, когда нужна менее окисленная кромка и меньшая зона термического влияния.

Для устойчивого результата контролируют высоту сопла, давление газа, состояние линзы, мощность излучения и скорость подачи. Если параметры рассогласованы, появляются грата, поджог кромки и микроволнистость.

Тепловая деформация, дымоудаление и износ узлов

Тепловая деформация возникает при избыточном локальном нагреве: лист может коробиться, а отверстия и узкие перемычки теряют геометрию. Риск выше на тонких деталях с длинными внутренними контурами и при малой скорости прохода.

Система удаления дыма и пыли очищает рабочую зону от продуктов резки и уменьшает оседание частиц на оптике, направляющих и датчиках. При регулярной работе изнашиваются сопла, защитные стекла, фильтры, ремни и подшипники, поэтому техническое состояние узлов напрямую связано со стабильностью реза и повторяемостью размеров.
